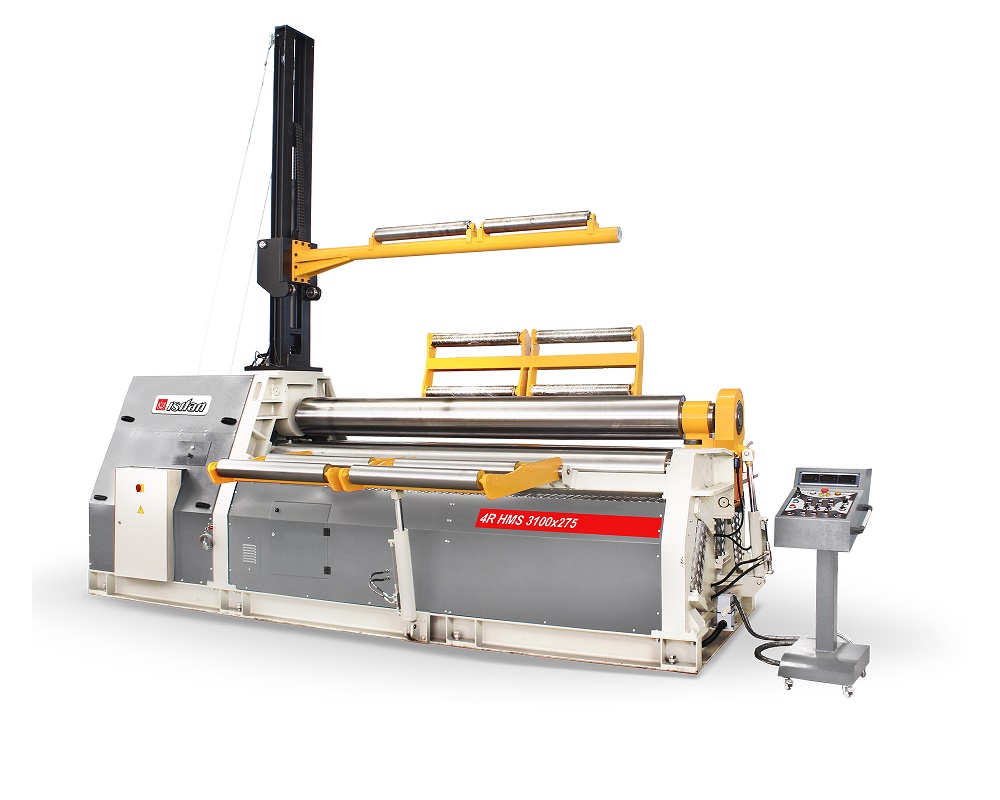

Четырехвалковые гидравлические вальцы 4R HMS предназначены для гибки листового металла в детали цилиндрической формы разного радиуса, а также конической или эллиптической формы. Вальцы оснащены защитой от перегрузки. Три цифровых индикатора позволяют осуществлять легкое позиционирование рулона.
Принцип движения валов:
Схема гибки:
Стандартная комплектация :
- Легкое изготовление обечаек полной окружности и с различными радиусами
- Подходят для средних и легких листов или для листов из нержавеющей стали;
- Защита от перегрузки;
- Три цифровых индикатора — для удобного позиционирования валов;
- Удобная мобильная панель управления;
- Стальная сварная рама;
- Приспособление для конической гибки;
- Гидравлическая система балансировки;
- Верхний вал приводится в действие электрическим двигателем и планетарным редуктором;
- Откидной торец верхнего вала с гидравлическим открытием;
- Built according to EC Safety Directives and has CE Mark
- Боковые валы перемещаются линейно гидроцилиндрами;
- Приспособление для конической гибки;
- Основной двигатель с тормозной системой;
- Стальные валы с высокой прочностью в соответствии со стандартами SAE 1050.
Дополнительная комплектация:
- Автоматизация с помощью NC-контроллера;
- Кран для поддержки листов большого диаметра;
- Гидравлическая боковая поддержка листов большого диаметра;
- Гидравлическая система для извлечения готового изделия;
- Шлифованные и полированные валы;
- Двухскоростная система;
- Бесступенчатое изменение скорости;
- Электронная система балансировки.
Технические характеристики:
|
модель |
Длина гибки мм |
С предподгибом мм (x1.5 / x5) |
Без предподгиба мм (x1.5 / x5) |
Диаметр верх. и нижн. вала мм |
Диаметр боковых валов мм |
Мин. диаметр гибки мм (x1.5 / x5) |
Мощность кВт |
Рабочая скорость м / мин |
Длина мм |
Ширина мм |
Высота мм |
Вес кг |
|
4R HMS 650×80 |
650 |
2,5 / 3 |
3 / 3,5 |
80 |
80 |
120 / 400 |
1,1+1,1 |
5 |
1950 |
950 |
960 |
950 |
|
4R HMS 1050×60 |
1050 |
0,6 / 0,8 |
0,8 / 1 |
60 |
60 |
90 / 300 |
1,1+1,1 |
5 |
1850 |
650 |
760 |
850 |
|
4R HMS 1050×80 |
1050 |
1,5 / 2 |
2 / 2,5 |
80 |
80 |
120 / 400 |
1,1+0,75 |
5 |
2350 |
950 |
960 |
1150 |
|
4R HMS 1050×100 |
1050 |
2 / 2,5 |
2,5 / 3,5 |
100 |
90 |
150 / 500 |
1,1+0,75 |
6,5 |
2350 |
1150 |
960 |
1250 |
|
4R HMS 1050×130 |
1050 |
4 / 5 |
5 / 6 |
130 |
130 |
195 / 650 |
2,2+1,1 |
5 |
2770 |
1150 |
1100 |
2050 |
|
4R HMS 1270×80 |
1270 |
1 / 1,5 |
1,5 / 2 |
80 |
80 |
120 / 400 |
1,1+1,1 |
5 |
2570 |
950 |
960 |
1250 |
|
4R HMS 1270×100 |
1270 |
1,5 / 2 |
2 / 3 |
100 |
90 |
150 / 450 |
1,1+1,1 |
6,5 |
2570 |
950 |
960 |
1350 |
|
4R HMS 1270×130 |
1270 |
3 / 4 |
4 / 5 |
130 |
130 |
195 / 650 |
2,2+1,1 |
5 |
3020 |
1150 |
1110 |
2150 |
|
4R HMS 1270×150 |
1270 |
4 / 5 |
5 / 7 |
150 |
130 |
225 / 750 |
2,2+1,1 |
6 |
3020 |
1150 |
1110 |
2155 |
|
4R HMS 1270×180 |
1270 |
5,5 / 7,5 |
7,5 / 10 |
180 |
150 |
270 / 900 |
4,0+1,5 |
5 |
3070 |
1350 |
1290 |
2700 |
|
4R HMS 1270×200 |
1270 |
8 / 10 |
10 / 12 |
200 |
180 |
300 / 1000 |
4,0+1,5 |
6 |
3070 |
1350 |
1290 |
3000 |
|
4R HMS 1550×80 |
1550 |
0,5 / 1 |
1 / 1,5 |
80 |
80 |
120 / 400 |
1,1 |
5 |
2850 |
950 |
960 |
1350 |
|
4R HMS 1550×100 |
1550 |
1 / 1,5 |
1,5 / 2 |
100 |
90 |
150 / 450 |
1,1 |
6,5 |
2850 |
950 |
960 |
1500 |
|
4R HMS 1550×130 |
1550 |
2,5 / 3,5 |
3,5 / 4,5 |
130 |
130 |
195 / 650 |
2,2+1,1 |
5 |
3300 |
1150 |
1110 |
2250 |
|
4R HMS 1550×150 |
1550 |
3,5 / 4,5 |
4,5 / 6,5 |
150 |
130 |
225 / 750 |
2,2+1,1 |
6 |
3300 |
1150 |
1110 |
2370 |
|
4R HMS 1550×180 |
1550 |
5 / 7 |
7 / 9 |
180 |
150 |
270 / 900 |
4,0+1,5 |
5 |
3350 |
1350 |
1290 |
2900 |
|
4R HMS 1550×200 |
1550 |
7 / 9 |
9 / 11 |
200 |
180 |
300 / 1000 |
4,0+1,5 |
6 |
3350 |
1350 |
1290 |
3250 |
|
4R HMS 1550×220 |
1550 |
8 / 10 |
10 / 12 |
220 |
180 |
330 / 1100 |
5,5+1,5 |
5 |
3500 |
1500 |
1370 |
4250 |
|
4R HMS 1550×250 |
1550 |
10 / 12 |
12 / 15 |
250 |
200 |
375 / 1250 |
7,5+1,5 |
5 |
3500 |
1500 |
1370 |
4650 |
|
4R HMS 2050×130 |
2050 |
2 / 3 |
3 / 4 |
130 |
130 |
195 / 650 |
2,2+1,1 |
5 |
3800 |
1150 |
1110 |
2450 |
|
4R HMS 2050×150 |
2050 |
3 / 4 |
4 / 6 |
150 |
130 |
225 / 750 |
2,2+1,1 |
6 |
3800 |
1150 |
1110 |
2800 |
|
4R HMS 2050×180 |
2050 |
4 / 6 |
6 / 8 |
180 |
150 |
270 / 900 |
4,0+1,5 |
5 |
3850 |
1350 |
1290 |
3300 |
|
4R HMS 2050×200 |
2050 |
6 / 8 |
8 / 10 |
200 |
180 |
300 / 1000 |
4,0+1,5 |
6 |
3850 |
1350 |
1290 |
3750 |
|
4R HMS 2050×220 |
2050 |
7 / 9 |
9 / 11 |
220 |
180 |
330 / 1100 |
5,5+1,5 |
5 |
4000 |
1500 |
1370 |
4800 |
|
4R HMS 2050×250 |
2050 |
8 / 10 |
10 / 12 |
250 |
200 |
375 / 1250 |
7,5+1,5 |
5 |
4000 |
1500 |
1370 |
5350 |
|
4R HMS 2050×275 |
2050 |
12 / 15 |
15 / 18 |
275 |
220 |
410 / 1375 |
16,5 |
1,5/5 |
4400 |
1600 |
1800 |
7500 |
|
4R HMS 2550×150 |
2550 |
2 / 3 |
3 / 4 |
150 |
130 |
225 / 750 |
2,2+1,1 |
6 |
4300 |
1150 |
1110 |
3230 |
|
4R HMS 2550×180 |
2550 |
3 / 4 |
4 / 6 |
180 |
150 |
270 / 900 |
4,0+1,5 |
5 |
4350 |
1350 |
1290 |
3700 |
|
4R HMS 2550×200 |
2550 |
4 / 6 |
6 / 8 |
200 |
180 |
300 / 1000 |
4,0+1,5 |
6 |
4350 |
1350 |
1290 |
4250 |
|
4R HMS 2550×220 |
2550 |
5 / 7 |
7 / 9 |
220 |
180 |
330 / 1100 |
5,5+1,5 |
5 |
4500 |
1500 |
1370 |
5400 |
|
4R HMS 2550×250 |
2550 |
6 / 8 |
8 / 10 |
250 |
200 |
375 / 1250 |
7,5+1,5 |
5 |
4500 |
1500 |
1370 |
6100 |
|
4R HMS 2550×275 |
2550 |
10 / 12 |
12 / 15 |
275 |
220 |
410 / 1375 |
16,5 |
1,5/5 |
4900 |
1600 |
1800 |
8500 |
|
4R HMS 3100×180 |
3100 |
2 / 3 |
3 / 4 |
180 |
150 |
270 / 900 |
4,0+1,5 |
5 |
4850 |
1350 |
1290 |
4100 |
|
4R HMS 3110×200 |
3100 |
3 / 4 |
4 / 6 |
200 |
180 |
300 / 1000 |
4,0+1,5 |
6 |
4850 |
1350 |
1290 |
4750 |
|
4R HMS 3100×220 |
3100 |
4 / 6 |
6 / 8 |
220 |
180 |
330 / 1100 |
5,5+1,5 |
5 |
5000 |
1500 |
1370 |
6000 |
|
4R HMS 3100×250 |
3100 |
5 / 7 |
7 / 9 |
250 |
200 |
375 / 1250 |
7,5+1,5 |
5 |
5000 |
1500 |
1370 |
6800 |
|
4R HMS 3100×275 |
3100 |
8 / 10 |
10 / 12 |
275 |
220 |
410 /1375 |
16,5 |
1,5/5 |
5400 |
1600 |
1800 |
9500 |
